技术参数
产品型号：BPQ340TC
公称通径：DN50～300mm
公称压力：PN1.6MPa
连接方式：法兰
适用介质：钢铁业，洗选矿、电站、除灰等行业，矿料浆液，灰渣浆液等介质
适用温度：-29℃~121℃
阀门制造：GB/T 12224
法兰标准：GB/T9113
阀门试验：GB/T 9092
产品概述
陶瓷偏心半球阀利用偏心阀体、偏心球体、阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。特别适用于钢铁业，洗选矿、电站、除灰等行业，矿料浆液，灰渣浆液等介质。
阀门的阀座和半球体的密封面均采用工程陶瓷、硬度高、耐冲蚀、寿命长。适用于含有粉状颗粒的固液混合介质，作启闭用；半球体为固定球式，刚性好。形状为V形半球，体积小，重量轻； 阀座密封面与半球密封面间距具有可调性，故阀门在使用一定时间后，密封面间距可再进行调整，延长阀门寿命；阀门在全开时，阀体通道完全畅通，介质流阻小。
|

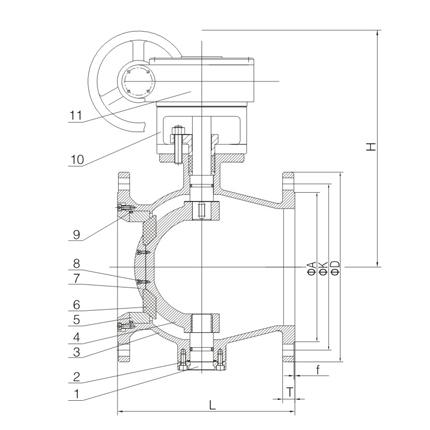

PN(Mpa) |
DN(mm) |
H |
L |
D |
D1 |
D2 |
n-d |
C |
F |
|
1.6 |
50 |
230 |
124 |
165 |
125 |
100 |
4-Φ18 |
16 |
3 |
|
65 |
237 |
145 |
185 |
145 |
120 |
4-Φ18 |
18 |
3 |
|
|
80 |
260 |
165 |
200 |
160 |
135 |
8-Φ18 |
20 |
3 |
|
|
100 |
270 |
194 |
220 |
180 |
156 |
8-Φ18 |
20 |
3 |
|
|
125 |
320 |
210 |
250 |
210 |
185 |
8-Φ22 |
22 |
3 |
|
|
150 |
340 |
229 |
285 |
240 |
211 |
8-Φ22 |
26 |
3 |
|
|
200 |
390 |
243 |
340 |
295 |
265 |
8-Φ23 |
26 |
3 |
|
|
250 |
420 |
297 |
405 |
355 |
319 |
8-Φ26 |
30 |
3 |
|
|
300 |
510 |
338 |
460 |
410 |
375 |
8-Φ26 |
30 |
4 |
